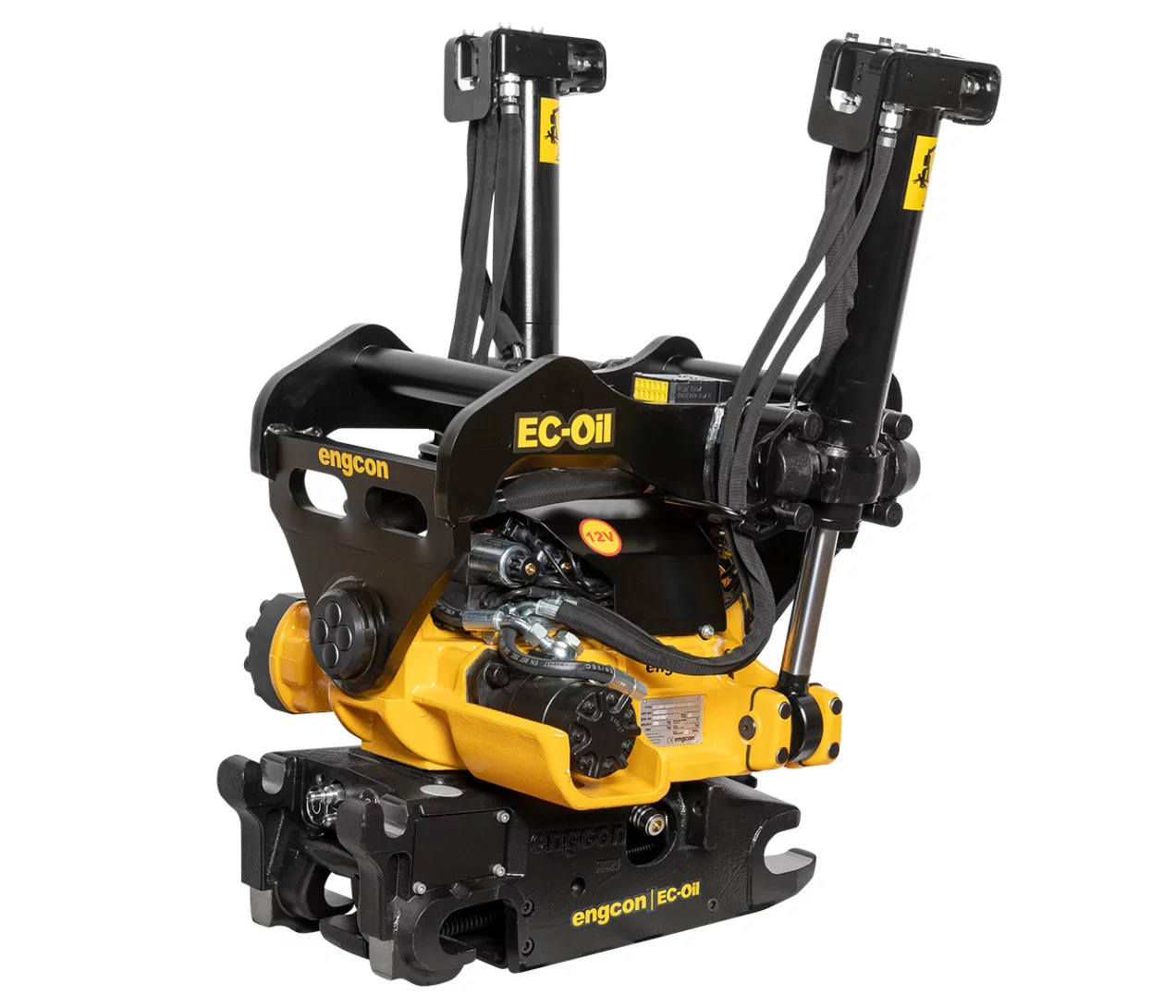

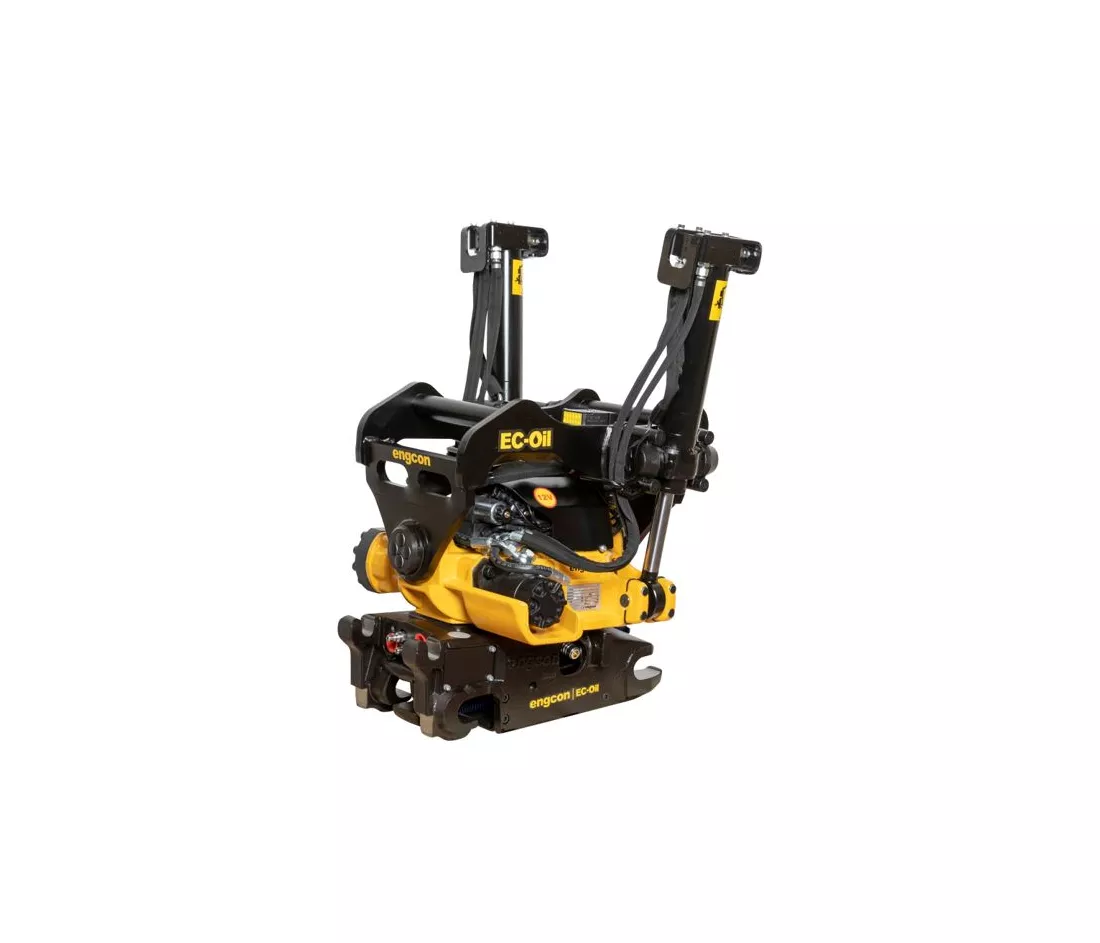

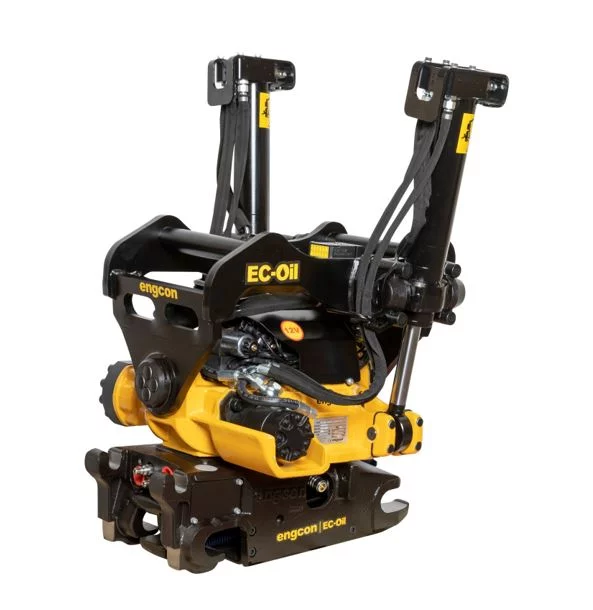

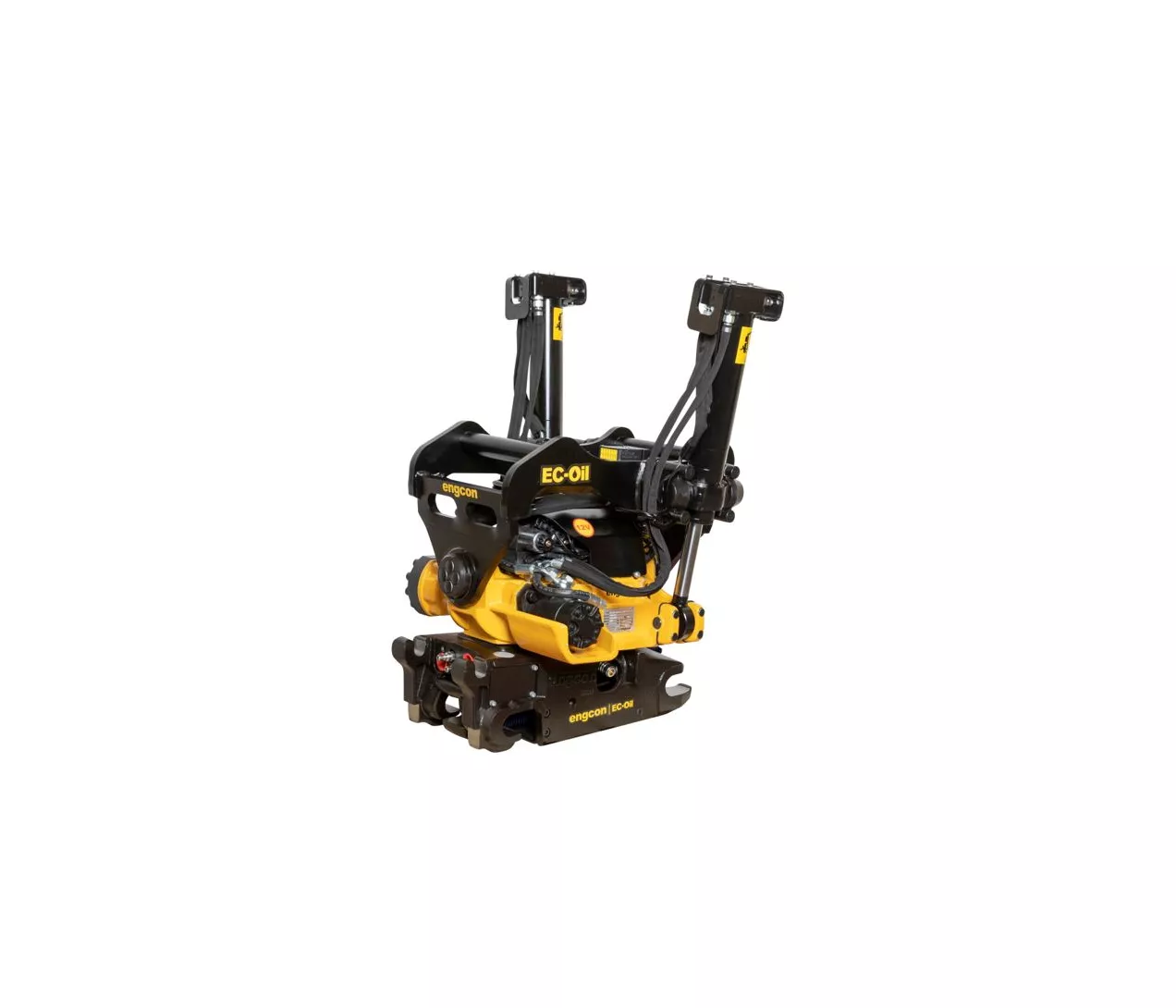

Engcon EC209
De Engcon EC209 uit de Serie 2 is uitgerust met een 360° rotatie en een kantelfunctie tot ±45°, gecombineerd met een hydraulische snelwissel.
Deze snelwissel is voorzien van het extra veiligheidssysteem Q-Safe, dat in alle omstandigheden een correcte en veilige vergrendeling van het aanbouwdeel garandeert.
Dankzij deze eigenschappen kan de machinist het aanbouwdeel in vrijwel elke gewenste positie brengen zonder de graafmachine te verplaatsen. Dit resulteert in een hogere werksnelheid, minder slijtage van de machine en een aanzienlijk betere nauwkeurigheid op de werf.
TECHNISCHE SPECIFICATIES*:
| Machineklasse: | 6-9T |
| Gewicht tiltrotator (vanaf): | 330kg |
| Opbreekkracht: | 74kN |
| Aantal cilinders: | 2x |
| Kantelhoek: | 2x45° |
| Aantal extra functies onderaan: | 2x |
| Maximale doorvoer extra functie: | 50l/min |
| Olieflow SS9 (tilt/rotatie): | 35/40l/min |
| Olieflow DC2: | 60l/min |
| Werkdruk: | 220bar |
* Specificaties zijn afhankelijk van de tiltrotatorconfiguratie. Maten en gewichten zijn indicatief. Wijzigingen en eventuele onjuistheden voorbehouden.
Configuratiemogelijkheiden op een EC209:
- Vaste ophanging / S45 hydraulisch
- Vaste ophanging / CW10 hydraulisch
- S45 / S45 hydraulisch
- CW10 / CW10 hydraulisch
Optiemogelijkheden/Extra's:

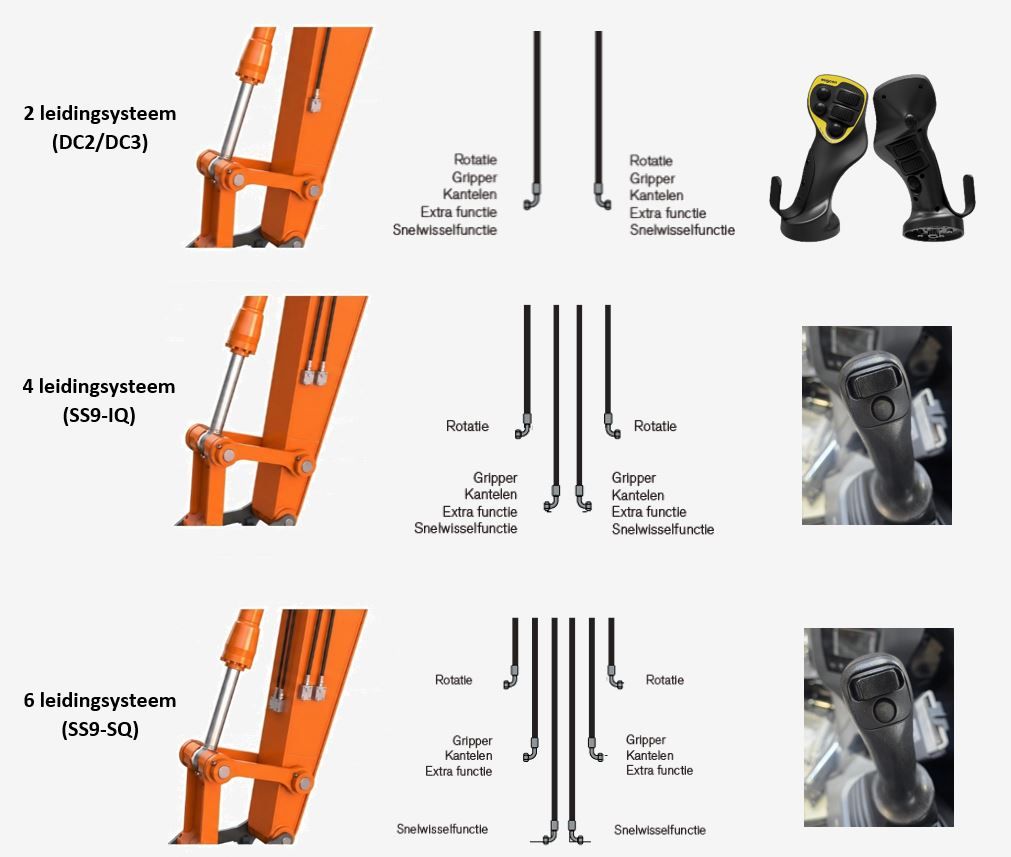

- Bij een besturingsysteem op 2 leidingen (DC2/DC3) kan rupssturing of wielsturing voorzien worden.
- Bij een besturingsysteem op 2 leidingen (DC2/DC3) wordt de tiltrotator met een S-snelwissel standaard voorzien van een EC-OIL (Vol-hydraulische snelwissel)
- Bij een besturingsysteem op 2 leidingen (DC2/DC3) wordt de tiltrotator met een S-snelwissel standaard voorzien van een afneembare gripper (GRD45)
- De configuraties op CW10 kunnen voorzien worden van een geïntegreerde gripper (GR10)
- Een Rotatiesensor (C2C module) kan voorzien worden op alle modellen
Downloads
De foto's voorzien in dit document zijn enkel ter indicatie en kunnen wijzigen naargelang de configuratie. Er kunnen geen rechten aan worden ontleend.
