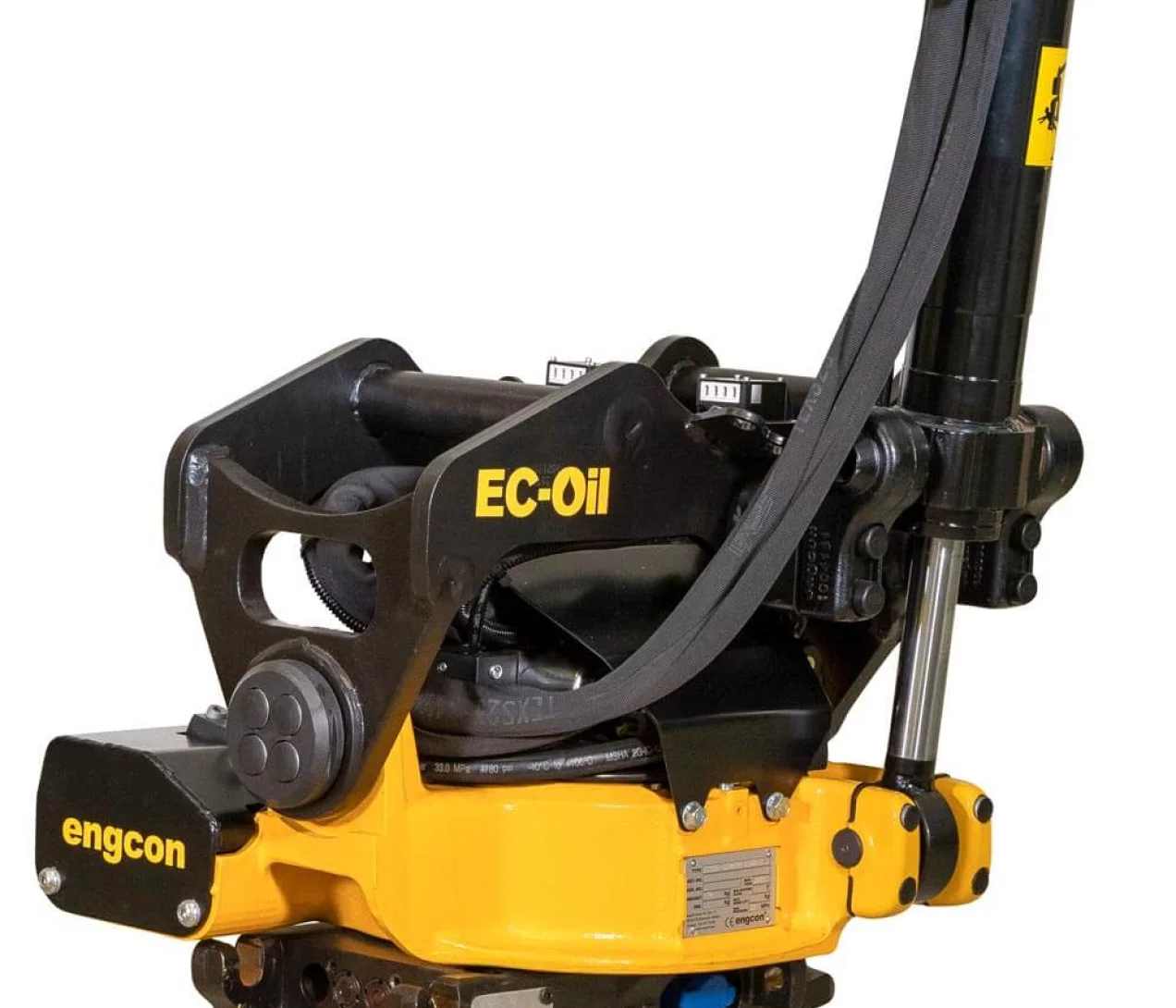

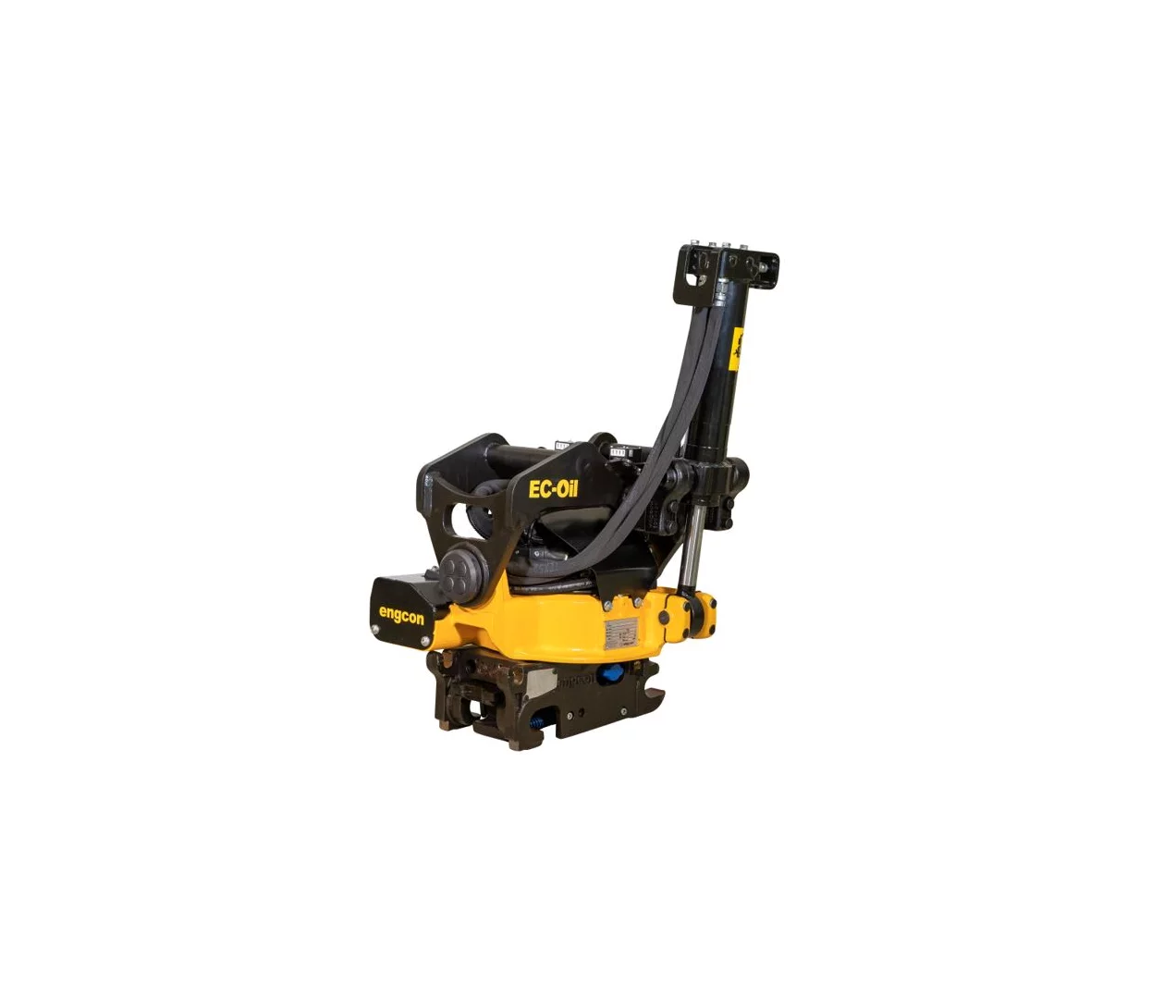

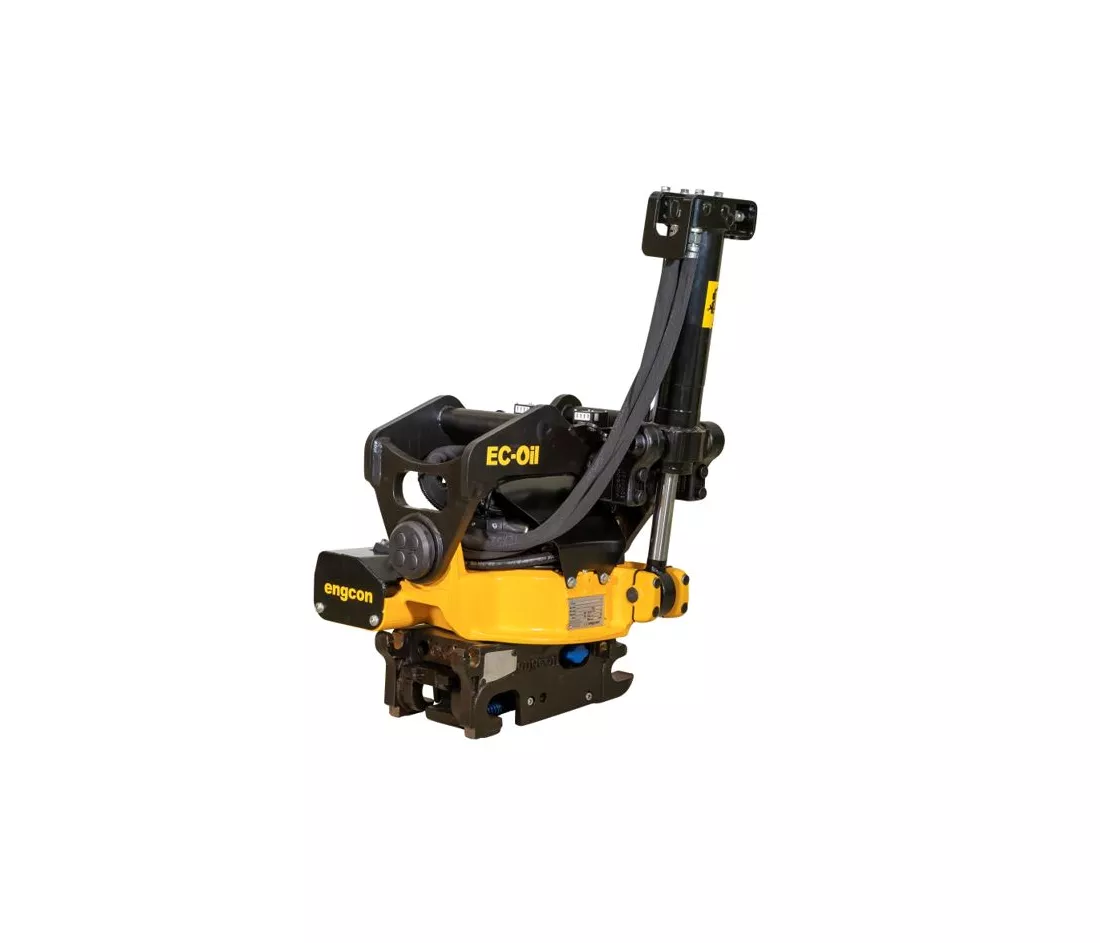

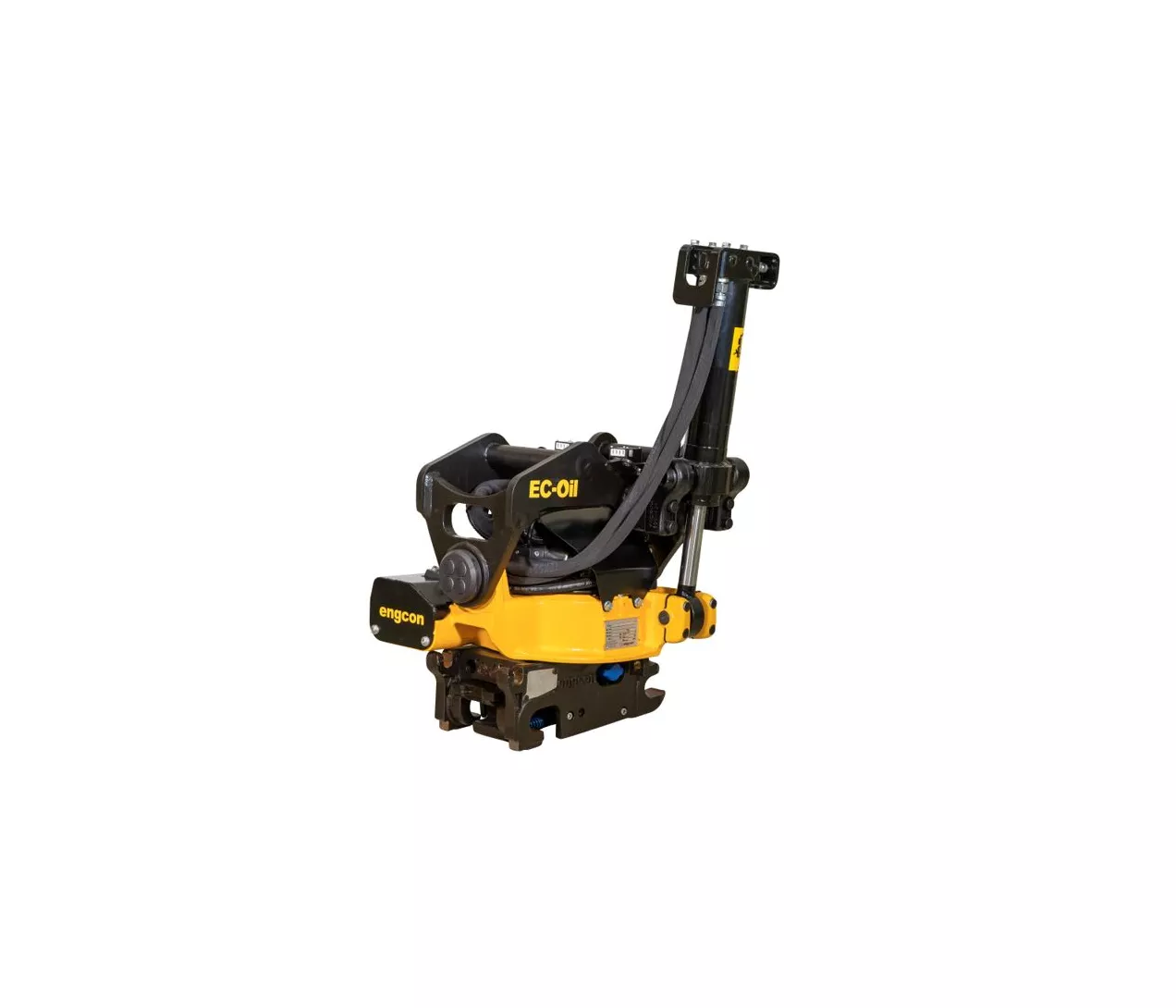

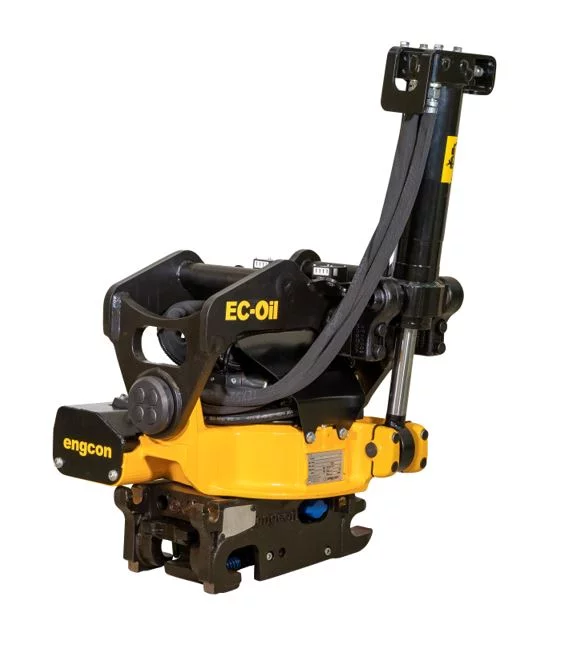

Engcon EC206
De Engcon EC206 is een draaikantelstuk ontwikkeld voor graafmachines in de gewichtsklasse van 4 tot 6 ton.
Dit model is ontworpen om de inzetbaarheid van de machine te vergroten door extra bewegingsvrijheid en flexibiliteit toe te voegen, met behoud van de compacte eigenschappen van de graafmachine
Deze serie 2 tiltrotator beschikt over een 360° rotatie en 45° kantelfunctie, in combinatie met een hydraulische snelwissel. Deze hydraulische snelwissel is voorzien van een extra veiligheidssysteem (Q-safe) dat een correcte en veilige connectie waarborgt in alle situaties.
TECHNISCHE SPECIFICATIES*:
| Machineklasse: | 4-6T |
| Gewicht tiltrotator (vanaf): | 200kg |
| Opbreekkracht: | 45kN |
| Aantal cilinders: | 1x |
| Kantelhoek: | 2x45° |
| Aantal extra functies onderaan: | 2x |
| Maximale doorvoer extra functie: | 35l/min |
| Olieflow SS9 (tilt/rotatie): | 15/30l/min |
| Olieflow DC2: | 40l/min |
| Werkdruk: | 220bar |
* Specificaties zijn afhankelijk van de tiltrotatorconfiguratie. Maten en gewichten zijn indicatief. Wijzigingen en eventuele onjuistheden voorbehouden.
Configuratiemogelijkheiden op een EC206:
- Vaste ophanging / S40 hydraulisch
- Vaste ophanging / CW10 hydraulisch
- S40 / S40 hydraulisch
- CW10 / CW10 hydraulisch (OP AANVRAAG)
Optiemogelijkheden/Extra's:
- Bij een besturingsysteem op 2 leidingen (DC2/DC3) kan rupssturing of wielsturing voorzien worden.
- Bij een besturingsysteem op 2 leidingen (DC2/DC3) wordt de tiltrotator met een S-snelwissel standaard voorzien van een EC-OIL (Vol-hydraulische snelwissel)
- Bij een besturingsysteem op 2 leidingen (DC2/DC3) wordt de tiltrotator met een S-snelwissel standaard voorzien van een afneembare gripper (GRD40)
- De configuraties op CW10 kunnen voorzien worden van een geïntegreerde gripper (GR10)
- Een Rotatiesensor (C2C module) kan voorzien worden op alle modellen
Downloads
De foto's voorzien in dit document zijn enkel ter indicatie en kunnen wijzigen naargelang de configuratie. Er kunnen geen rechten aan worden ontleend.
