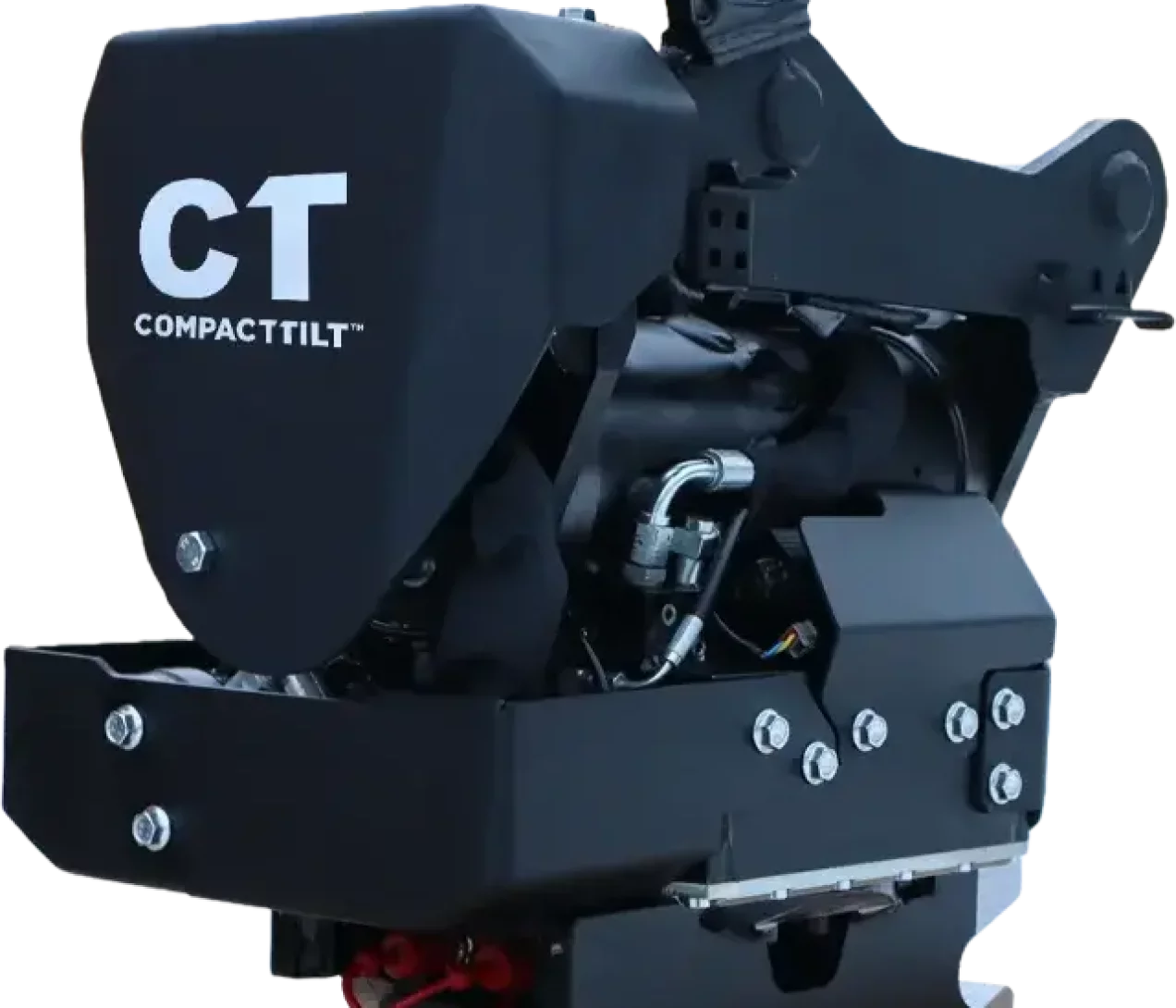

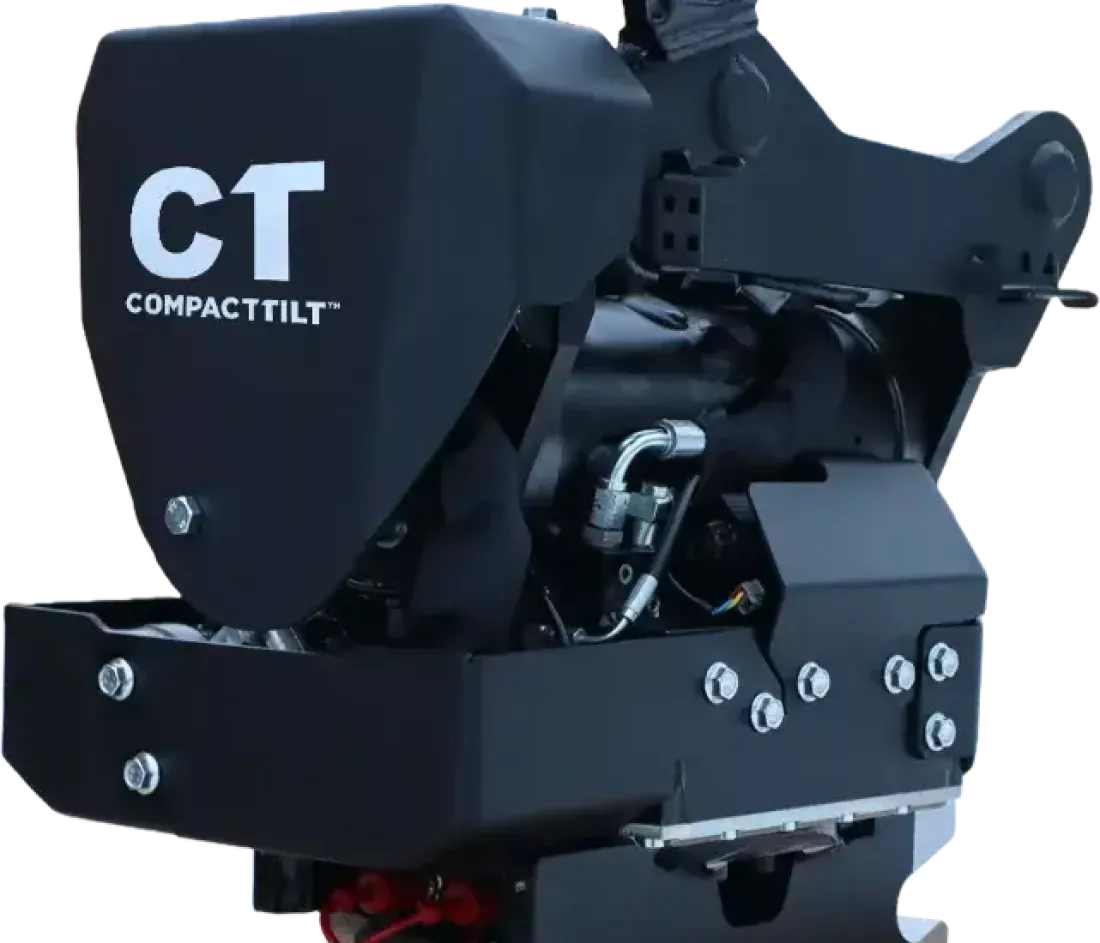

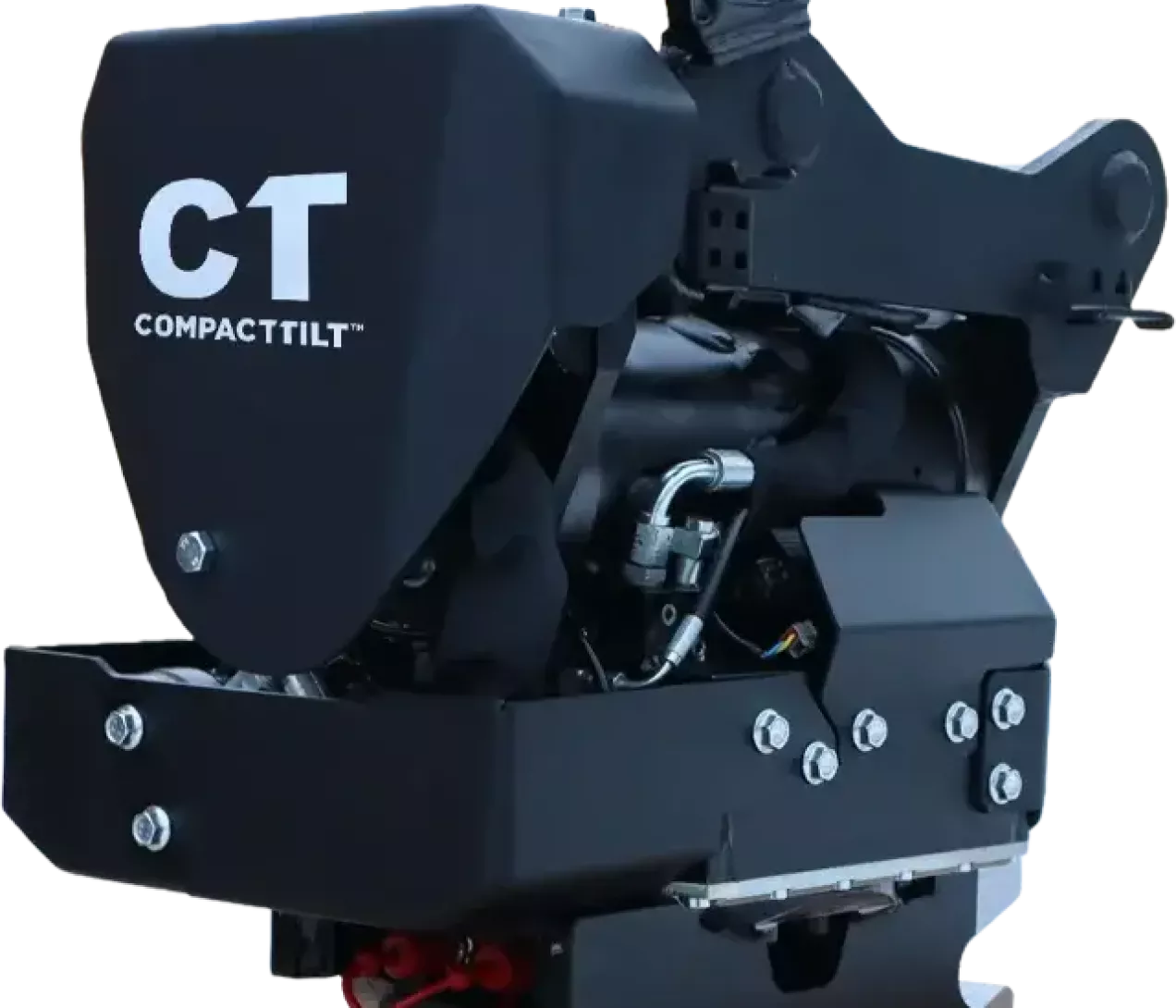

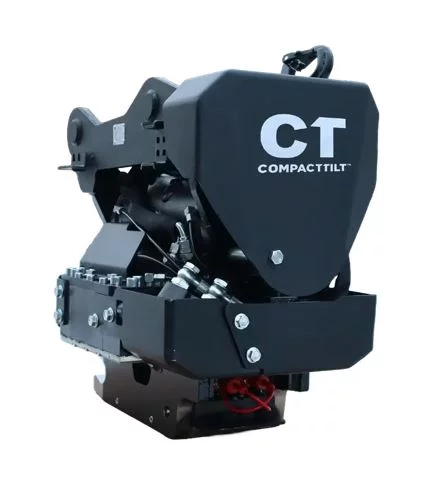

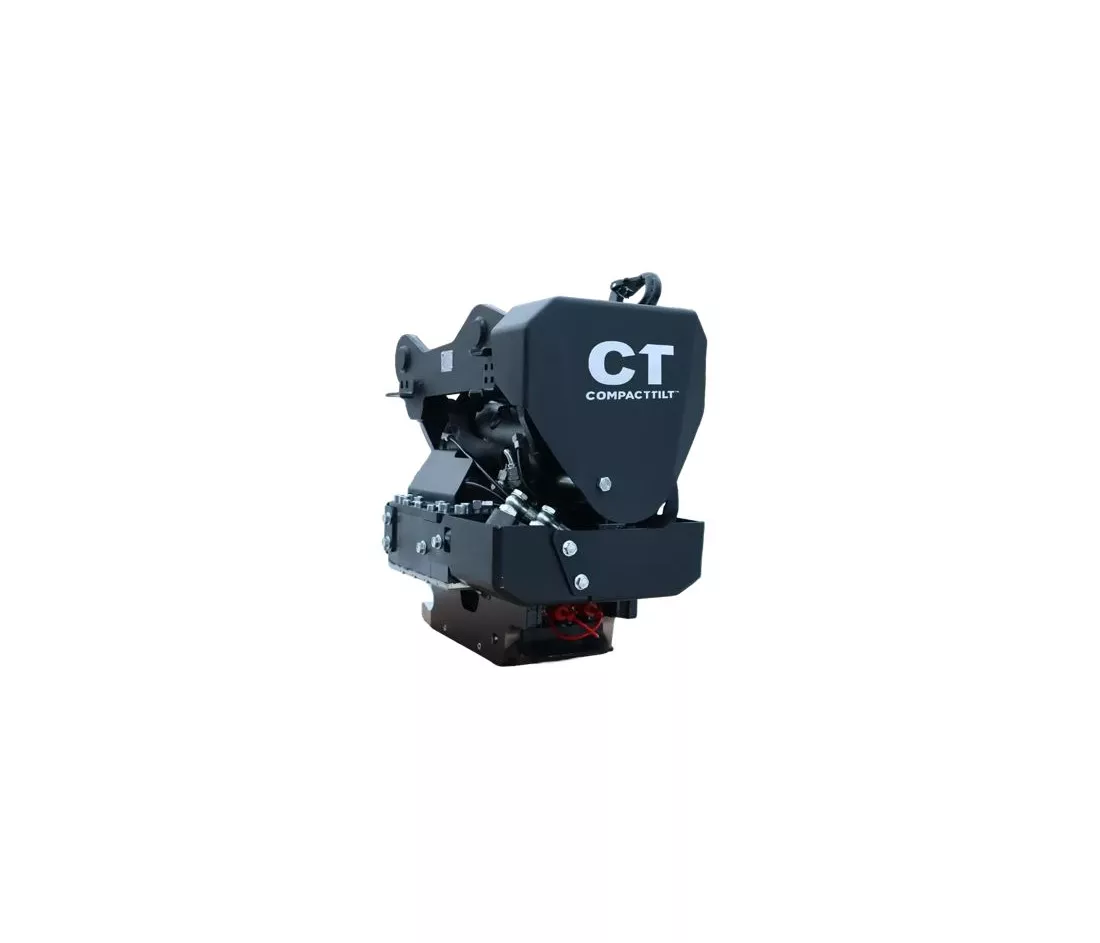

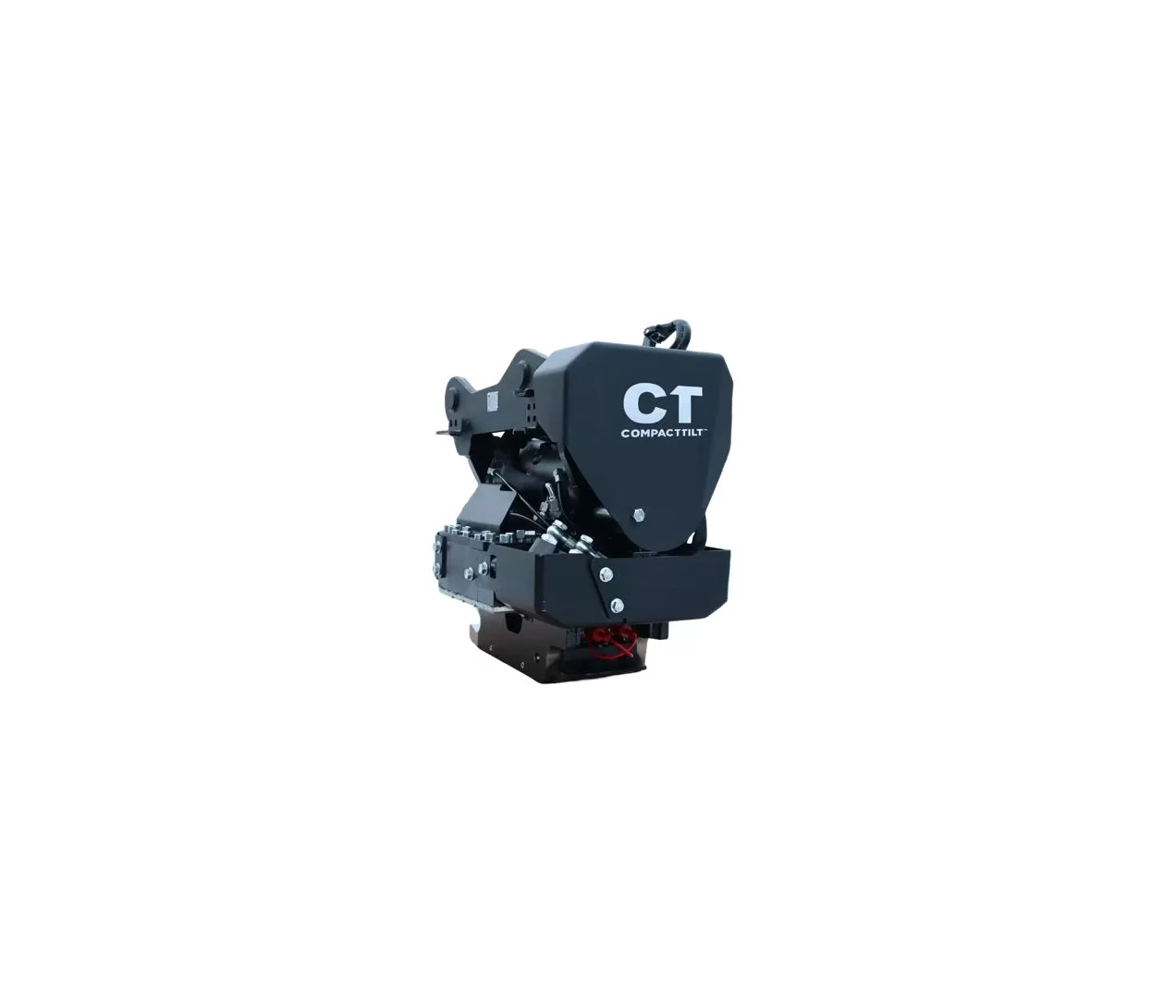

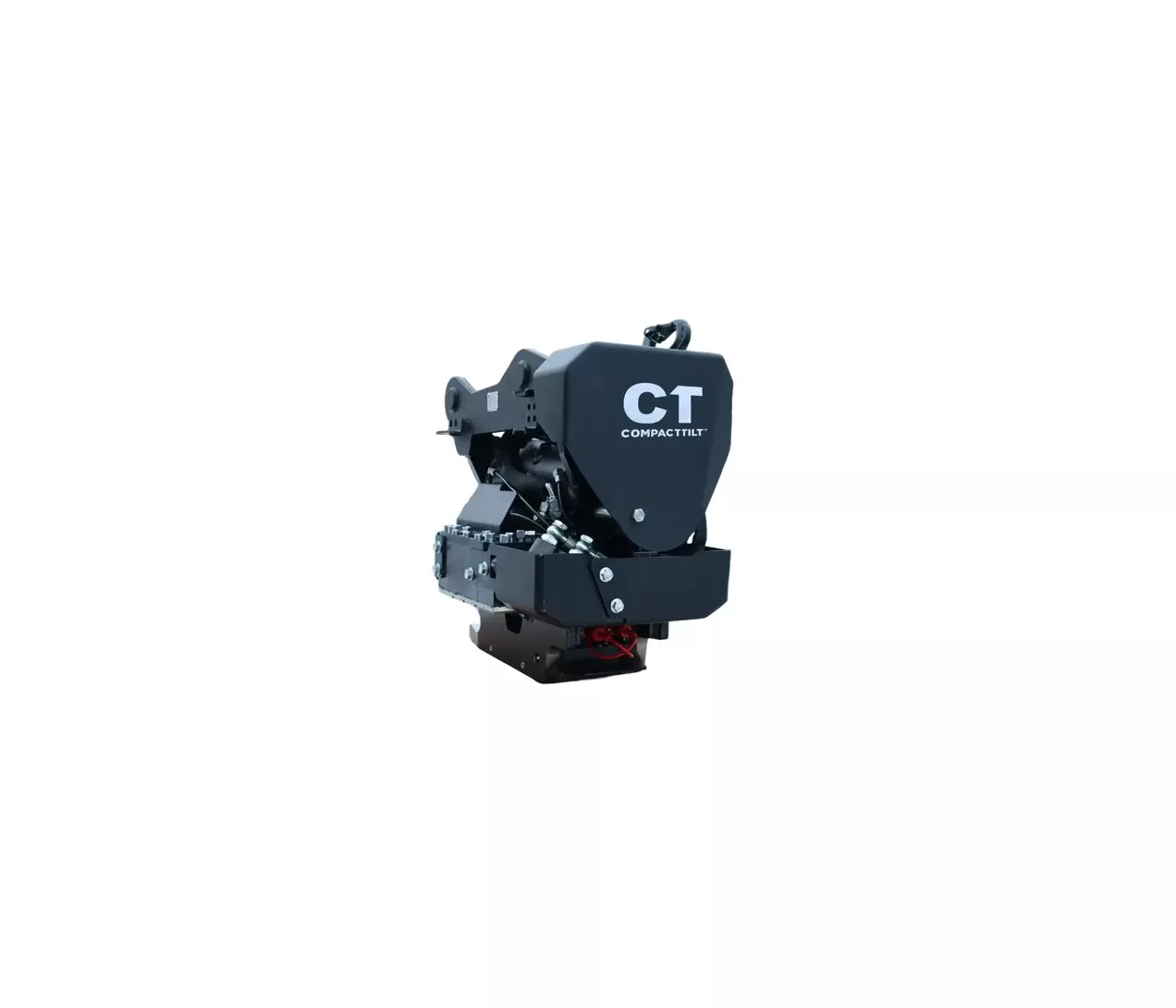

Compacttilt CTR6
De CTR6 van Compacttilt is een krachtige en compacte tiltrotator, speciaal ontwikkeld voor graafmachines in de klasse van 3,5 tot 6 ton.
Het systeem combineert maximale flexibiliteit met een licht (175kg) en smal ontwerp (360mm breed), waardoor het ideaal is voor werken in krappe en moeilijk bereikbare ruimtes.
De cilinderloze constructie zorgt ervoor dat er geen onderdelen uitsteken langs de graafarm, wat het zicht en de wendbaarheid aanzienlijk verbetert, zelfs in smalle sleuven tot circa 40 cm.
De CTR6 is voorzien van centrale smering en de snelwissel is voorzien van een extra veiligheidssysteem (CT-lock), dat in alle omstandigheden een correcte en veilige vergrendeling van het aanbouwdeel garandeert.
TECHNISCHE SPECIFICATIES*:
| Machineklasse: | 3.5-6T |
| Gewicht tiltrotator (vanaf): | 175kg |
| Opbreekkracht: | 54kN |
| Aantal cilinders: | N.A. (Kantelmotor) |
| Kantelhoek: | 2x50° |
| Aantal extra functies onderaan: | 1x |
| Maximale doorvoer extra functie: | 50l/min |
| Olieflow (tilt/rotatie): | 45l/min |
| Werkdruk: | 250bar |
* Specificaties zijn afhankelijk van de tiltrotatorconfiguratie. Maten en gewichten zijn indicatief. Wijzigingen en eventuele onjuistheden voorbehouden.
Configuratiemogelijkheiden op een CTR6:
- Vaste ophanging / S40 hydraulisch
- S40 / S40 hydraulisch
Optiemogelijkheden/Extra's:
- Bij een besturingsysteem op 2 leidingen (HS2) is rupssturing optioneel te verkrijgen.
- Een vol-hdyraulische snelwissel is mogelijk in alle stuursystemen
- Een rotatiesensor (RS) kan voorzien worden
- De configuraties op S40 kunnen voorzien worden van een geïntegreerde gripper --> max breedte tiltrotator wordt dan 400mm
De foto's voorzien in dit document zijn enkel ter indicatie en kunnen wijzigen naargelang de configuratie. Er kunnen geen rechten aan worden ontleend.
