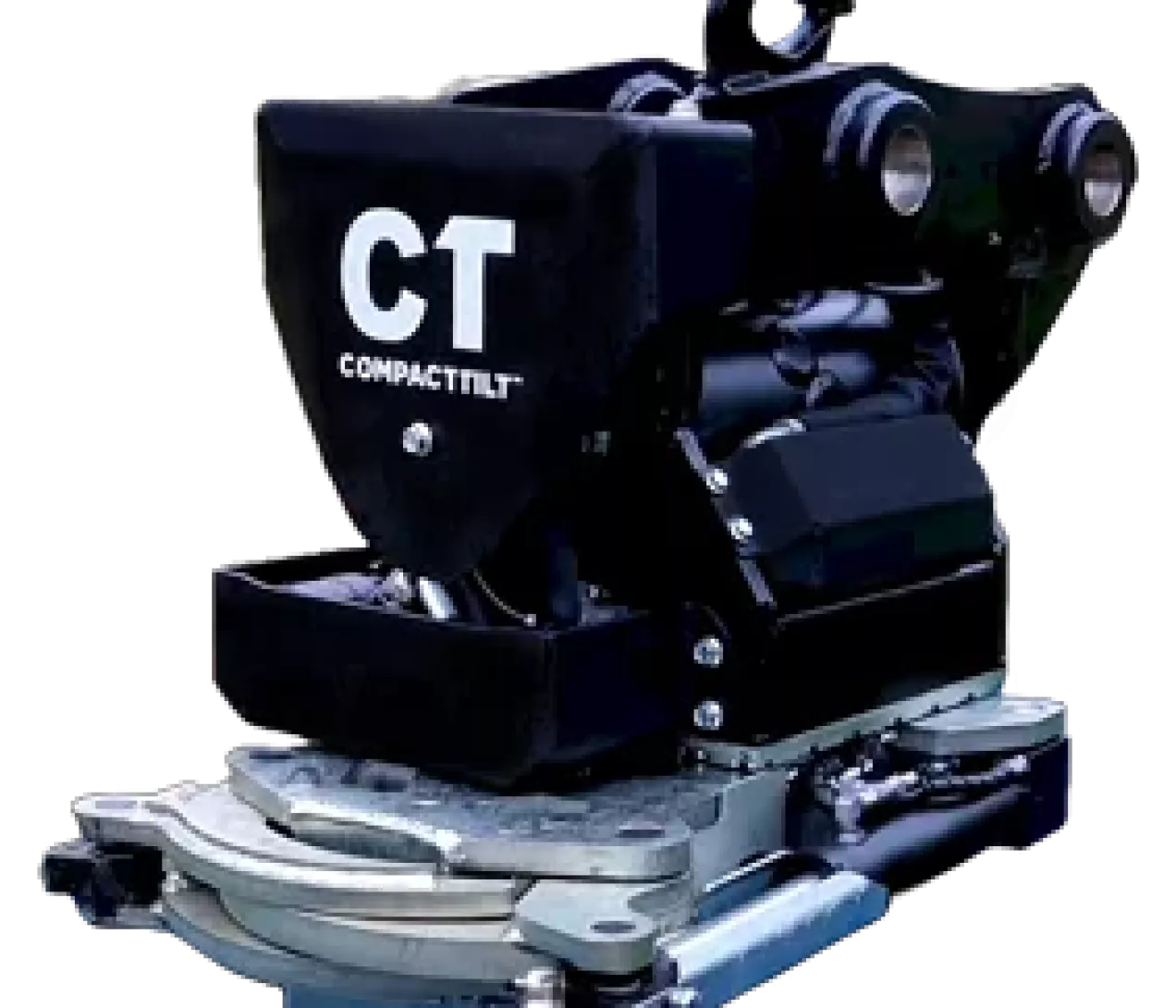

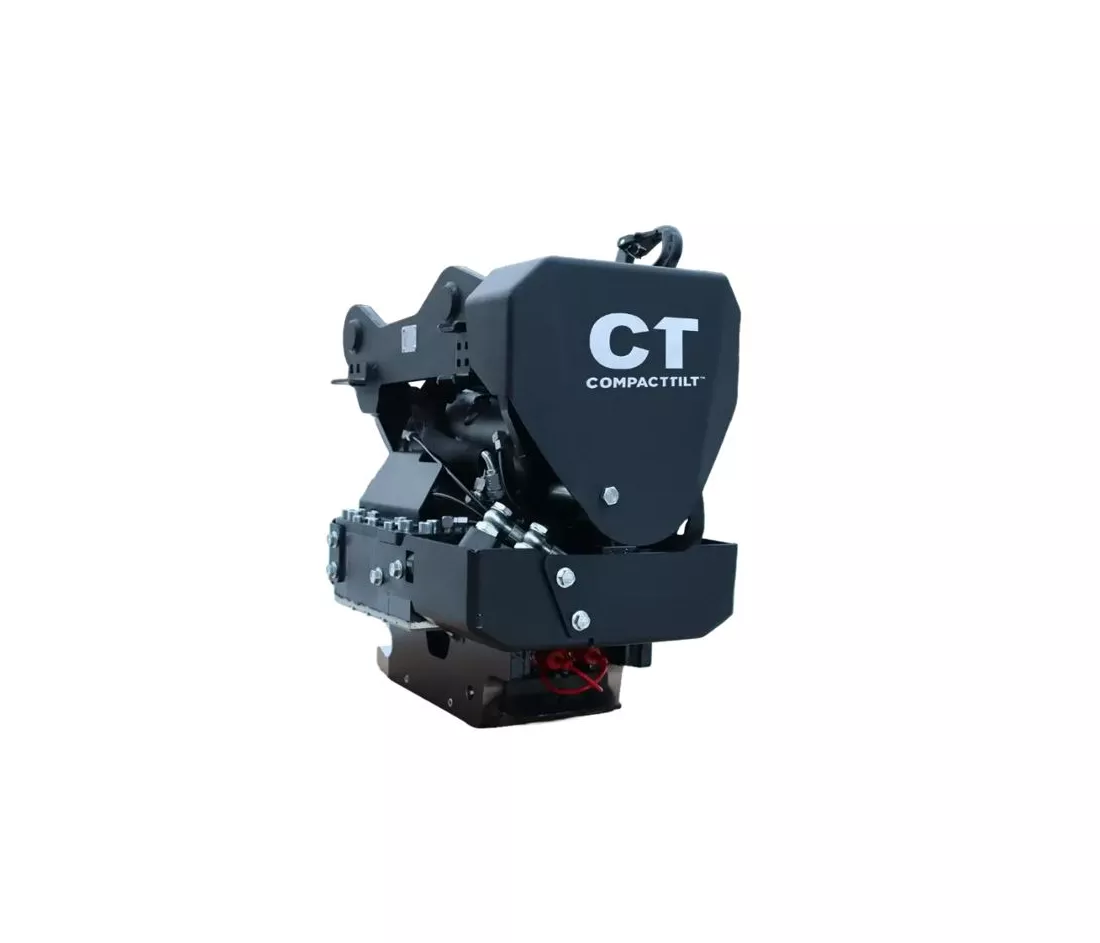

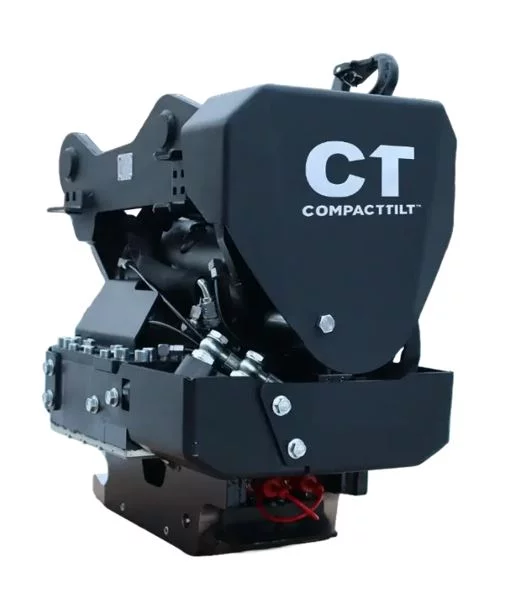

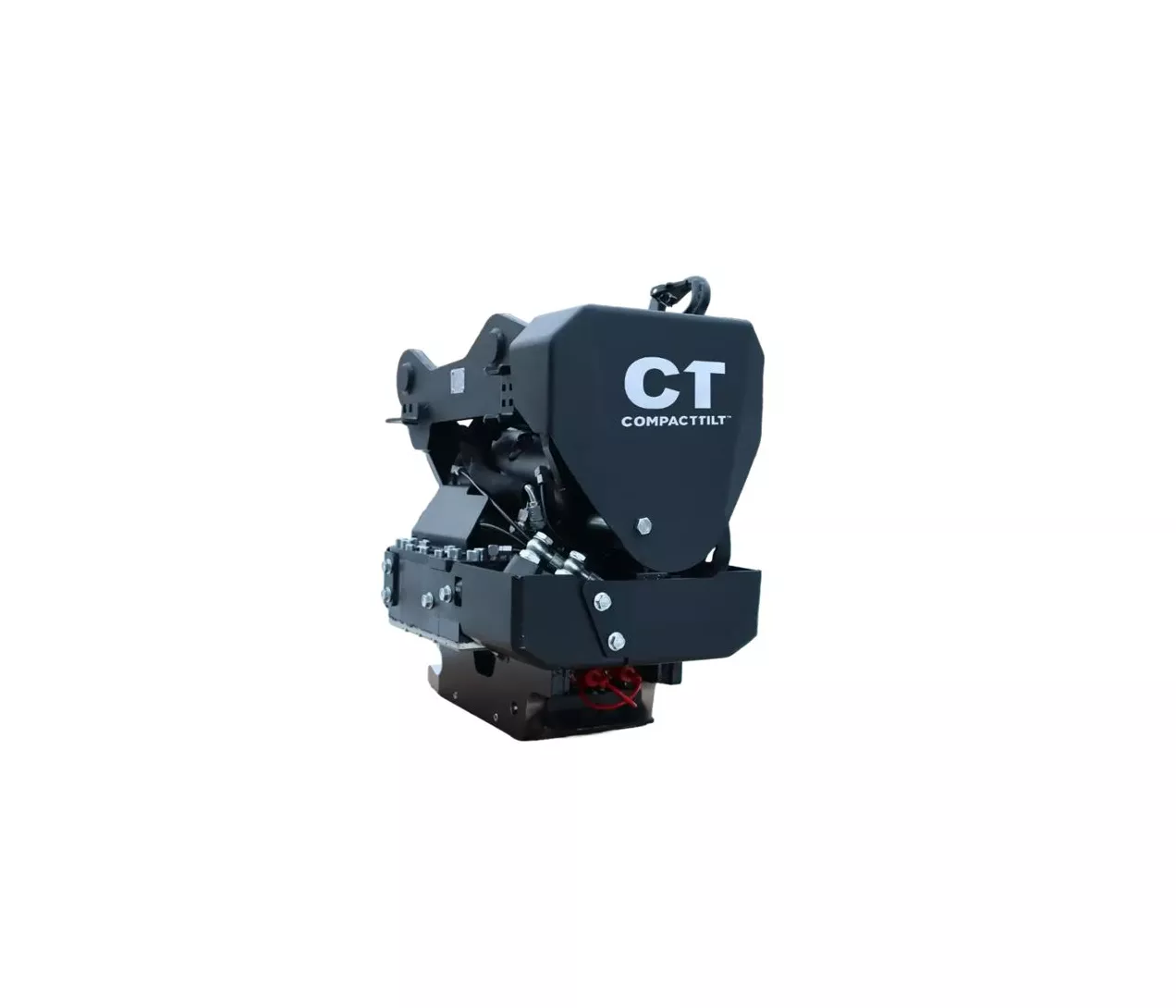

Compacttilt CTR10
De CTR10 van Compacttilt is een krachtige en compacte tiltrotator, ontwikkeld voor graafmachines in de klasse van 6 tot 10 ton.
Het systeem combineert hoge prestaties met een slank (390mm breed) en licht (280kg) ontwerp, waardoor het ideaal is voor werken in krappe en uitdagende werkomstandigheden.
De cilinderloze constructie zorgt ervoor dat er geen onderdelen uitsteken langs de graafarm, wat het zicht en de wendbaarheid aanzienlijk verbetert, zelfs in smalle sleuven.
De CTR10 is voorzien van centrale smering en de snelwissel is voorzien van een extra veiligheidssysteem (CT-lock), dat in alle omstandigheden een correcte en veilige vergrendeling van het aanbouwdeel garandeert.
TECHNISCHE SPECIFICATIES*:
| Machineklasse: | 6-10T |
| Gewicht tiltrotator (vanaf): | 280kg |
| Opbreekkracht: | 62kN |
| Aantal cilinders: | N.A. (Kantelmotor) |
| Kantelhoek: | 2x50° |
| Aantal extra functies onderaan: | 1x |
| Maximale doorvoer extra functie: | 40l/min (HF: 80l/min) |
| Olieflow (tilt/rotatie): | 50l/min |
| Werkdruk: | 250bar |
* Specificaties zijn afhankelijk van de tiltrotatorconfiguratie. Maten en gewichten zijn indicatief. Wijzigingen en eventuele onjuistheden voorbehouden.
Configuratiemogelijkheiden op een CTR10:
- Vaste ophanging / S45 hydraulisch
- S45 / S45 hydraulisch
Optiemogelijkheden/Extra's:
- Bij een besturingsysteem op 2 leidingen (HS2) is rupssturing en wielsturing optioneel te verkrijgen.
- Een rotatiesensor (RS) kan voorzien worden
- Een vol-hdyraulische snelwissel (CT-OIL) is mogelijk in alle stuursystemen (niet bij High flow)

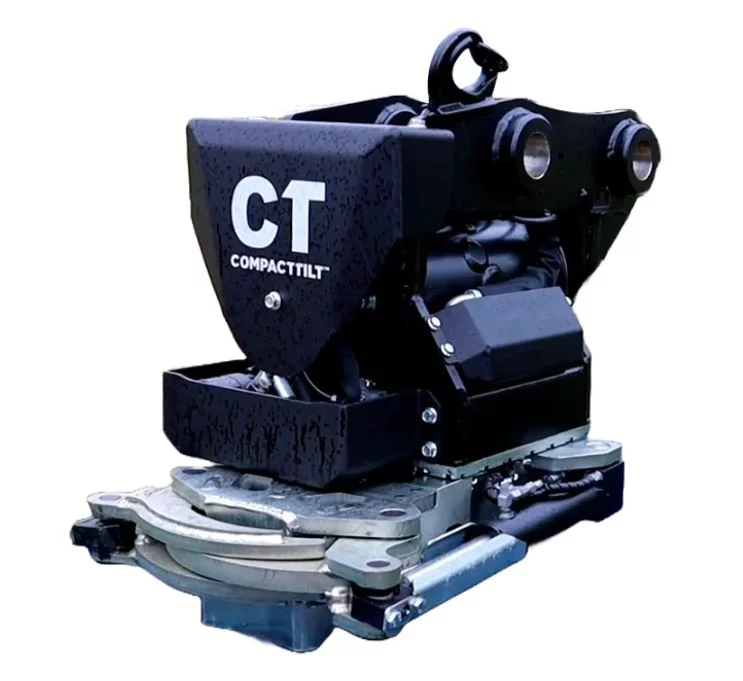

- De configuraties op S45 kunnen voorzien worden van een geïntegreerde gripper (niet bij High flow)
De foto's voorzien in dit document zijn enkel ter indicatie en kunnen wijzigen naargelang de configuratie. Er kunnen geen rechten aan worden ontleend.
